python画横线竖线作为分界线
2019-01-07
杂谈
在作图的时候，经常会碰到需要添加分界线的情况，那么python里面那些函数可以方便的画出水平横线或者垂直竖线呢，下面介绍两种可以方便的添加水平或者垂直直线的函数。

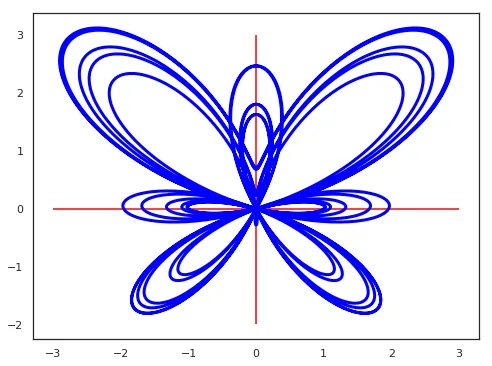

1.使用matplotlib.pyplot的hlines和vlines
######导入需要模块
import numpy as np
import matplotlib.pyplot as plt
######这是蝴蝶曲线部分
t = np.arange(0.0, 12*np.pi, 0.01)
x = np.sin(t)*(np.e**np.cos(t) - 2*np.cos(4*t)-np.sin(t/12)**5)
y = np.cos(t)*(np.e**np.cos(t) - 2*np.cos(4*t)-np.sin(t/12)**5)
plt.figure(figsize=(8,6))
plt.plot(x,y,color='blue',linewidth = '3')
#######这是分割线部分
plt.hlines(0, -3, 3,color="red")#横线
plt.vlines(0, -2, 3,color="red")#竖线
matplotlib.pyplot.hlines(y, xmin, xmax)表示横线，参数(y的值，横线开始横坐标，横线结束横坐标)
matplotlib.pyplot.vlines(x, ymin, ymax)表示竖线，参数(x的值，竖线开始纵坐标，竖线结束纵坐标)

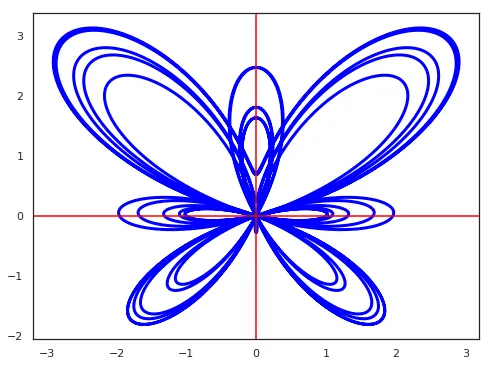

2.使用matplotlib.pyplot的axhline和axvline
######导入模块
import numpy as np
import matplotlib.pyplot as plt
######这是蝴蝶曲线部分
t = np.arange(0.0, 12*np.pi, 0.01)
x = np.sin(t)*(np.e**np.cos(t) - 2*np.cos(4*t)-np.sin(t/12)**5)
y = np.cos(t)*(np.e**np.cos(t) - 2*np.cos(4*t)-np.sin(t/12)**5)
plt.figure(figsize=(8,6))
plt.plot(x,y,color='blue',linewidth = '3')
#######这是分割线部分
plt.axhline(0, color="red")#横线
plt.axvline(0, color="red")#竖线
matplotlib.pyplot.axhline(y)表示横线，默认横跨当前坐标轴宽度。
matplotlib.pyplot.axvline(x)表示竖线，默认纵跨当前坐标轴高度。
总结
hlines 和 axhline 都能画横线，但适用场景不同：前者更适合你明确指定线段起止范围，后者更适合画贯穿整个坐标区域的参考线。
同理，vlines 用来画指定长度的竖线，axvline 更适合画整张图的垂直参考线。
请根据需要选用不同的matplotlib.pyplot函数。
